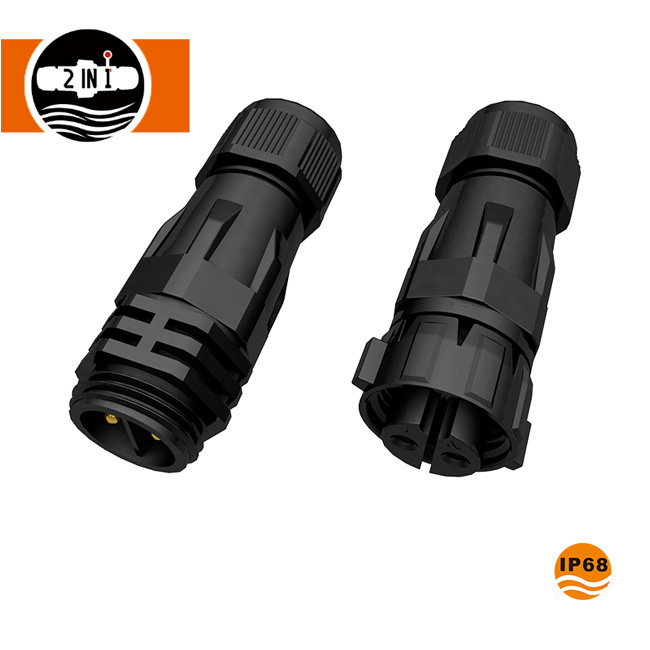

M19 wasserdichter männlich-weiblicher Schraubverbinder

Der wasserdichte M19-Schraubverbinder mit Stecker und Buchse ist ein universeller wasserdichter Steckverbinder, der unabhängig von HuaYi-FaDa Technology entwickelt und hergestellt wird. Seine Hauptfunktion besteht darin, eine zuverlässige Stromkreisverbindung und einen Schutz vor der Umweltabdichtung zu erreichen, der für verschiedene Szenarien geeignet ist, in denen Wasser- und Staubdichtigkeit erforderlich ist. Wir verwenden standardisierte Produktionsprozesse, um die Maßhaltigkeit und Leistungskonsistenz jedes wasserdichten M19-Steckers und -Buchsenschraubverbinders sicherzustellen. Wir können je nach Kundenwunsch 2-Pin-, 3-Pin- und 4-Pin-Pin-Spezifikationen bereitstellen, um den tatsächlichen Anforderungen verschiedener Schaltkreisverbindungen gerecht zu werden.

Dieses Produkt verwendet eine Verkabelungsmethode mit Schraubklemmen, sodass keine komplexen Werkzeuge zum Fertigstellen der Kabelverbindungen erforderlich sind, was die Installationseffizienz erheblich verbessert und die Fehlerquote bei der Verkabelung verringert. Der wasserdichte M19-Schraubverbinder mit Außen- und Innengewinde verfügt über ein neues Nylongehäuse mit ausgezeichneter Verschleißfestigkeit, Beständigkeit gegen hohe und niedrige Temperaturen sowie Korrosionsbeständigkeit, wodurch er für raue Industrie- und Außenumgebungen geeignet ist. Kontakte aus vernickelter Kupferlegierung sorgen effektiv für eine stabile Leitfähigkeit, verringern den Kontaktwiderstand und verhindern Geräteausfälle aufgrund von schlechtem Kontakt.

Kernproduktfunktionen

• Zuverlässig wasser- und staubdicht: Das Produkt erreicht die Wasserdichtigkeitsklasse IP68 und ermöglicht das Eintauchen in 1 Meter tiefes sauberes Wasser für 4 Stunden ohne Auslaufen. Es ist außerdem vollständig staubdicht, verhindert effektiv das Eindringen von Staub und Feuchtigkeit in die internen Komponenten, schützt die Schaltkreissicherheit und eignet sich für verschiedene Anwendungen wie Außenbeleuchtung und neue Energiequellen.
• Kompatibel mit mehreren Spezifikationen: Standardkonfigurationen umfassen 2-Kern-, 3-Kern- und 4-Kern-Optionen. Eine kundenspezifische Anpassung mit mehr Kernen ist auf Anfrage möglich. Die Verkabelung unterstützt Schraubklemmenanschlüsse für einfache Bedienung und Kompatibilität mit verschiedenen Kabelspezifikationen und bietet so eine hohe Vielseitigkeit.
• Langlebige Materialauswahl: Die Außenhülle besteht aus neuem Nylonmaterial, flammhemmend V-0, mit einem Temperaturbereich von -25 ℃ bis 105 ℃ und hoher mechanischer Festigkeit; Die Kontakte bestehen aus einer vernickelten Kupferlegierung, die eine stabile Leitfähigkeit, Oxidationsbeständigkeit und Korrosionsbeständigkeit gewährleistet und die Produktlebensdauer verlängert.
• Einfache und effiziente Installation: Die Verwendung eines Stecker-Buchsen-Steckerdesigns mit Gewinde ermöglicht ein reibungsloses Einsetzen und Entfernen sowie eine sichere Verriegelung. Es sind keine professionellen Installationserfahrungen erforderlich. Die Montage und Demontage kann schnell abgeschlossen werden, was die zukünftige Wartung und Reparatur der Geräte erleichtert.
• Strenge Qualitätskontrolle: Jeder wasserdichte M19-Stecker-Buchse-Schraubverbinder wird zu 100 % vollständig geprüft (keine Chargenprobenahme), wobei Schlüsselindikatoren wie Kontaktwiderstand, Isolationswiderstand und Wasserdichtigkeit berücksichtigt werden, um sicherzustellen, dass die Produktleistung den Standards entspricht.

Produkttechnische Vorteile

1. Vorteile der Dichtungstechnologie

Wir verwenden eine mehrschichtige Dichtungsstruktur, kombiniert mit hochwertigen wasserdichten Silikonringen und einem Epoxidharz-Vergussverfahren, wodurch die Dichtungsleistung des Produkts effektiv verbessert wird. Dies widersteht den Auswirkungen von Regen, Feuchtigkeit, Staub und anderen Umweltfaktoren und gewährleistet zuverlässige Verbindungen in komplexen Umgebungen. Die Dichtungsstruktur wurde wiederholten Tests unterzogen und widersteht langfristigem Einsetzen und Entfernen sowie Korrosion in der Umgebung, widersteht Alterung und Verformung und gewährleistet so einen langfristig stabilen Betrieb des Produkts.

2. Optimierte Leitfähigkeit

Die Kontakte des wasserdichten M19-Schraubsteckers mit Stecker und Buchse bestehen aus einer hochreinen Kupferlegierung mit vernickelter Oberfläche. Dies verringert nicht nur den Kontaktwiderstand (≤10 mΩ), sondern verbessert auch die Oxidations- und Korrosionsbeständigkeit und vermeidet Probleme wie schlechte Leitfähigkeit und Überhitzung durch Kontaktoxidation. Gleichzeitig sorgt das Schraubklemmendesign für eine sichere Kabelverbindung, reduziert Wackelkontakte und gewährleistet die Stabilität und Sicherheit der Stromkreisübertragung.

3. Vorteile des Strukturdesigns

Das Produkt zeichnet sich durch ein kompaktes Gewindestrukturdesign aus, was zu einer geringen Größe und minimalem Installationsraumbedarf führt und sich an die Installationsanforderungen verschiedener Geräte anpassen lässt. Die Schale wird in einem einteiligen Spritzgussverfahren hergestellt, wodurch Nähte entfallen und die Wasserdichtigkeit und mechanische Festigkeit weiter verbessert werden. Die männlichen und weiblichen Stecker sind hochkompatibel; Produkte desselben Modells und derselben Spezifikation können vollständig zusammengesteckt und zerlegt werden, was die Massenmontage und den Austausch erleichtert.

4. Vorteile der Umweltanpassungsfähigkeit

Der wasserdichte M19-Schraubstecker mit Stecker und Buchse kann in einem Temperaturbereich von -25℃ bis 105℃ betrieben werden, mit einem Lagertemperaturbereich von -25℃ bis 85℃. Es kann in Umgebungen mit einem Luftdruck von 86–106 kPa und einer relativen Luftfeuchtigkeit ≤90 % normal betrieben werden. Nach einem Salzsprühnebeltest (5 %ige Natriumchloridlösung, 35 ± 2 °C, 48 Stunden) zeigte das Produkt keine nennenswerte Korrosion, sodass es für ein breites Anwendungsspektrum für korrosive Umgebungen wie Küstengebiete und Chemiefabriken geeignet ist.

Parameter des wasserdichten M19-Schraubsteckers

Merkmale und Anwendung des wasserdichten M19-Schraubverbinders mit männlichem und weiblichem Steckverbinder

● Montage: Kabel-zu-Kabel-Typ (kein Kabel), Kabel-zu-Platine
● Schraubanschluss, kann vor Ort montiert werden, kein Schweißen erforderlich, einfach und bequem.
● Geeignet für Kabelaußendurchmesser von 5,0–11,5 mm.
● Kontaktstifte aus vernickelter Kupferlegierung mit einer Dicke von 3 µm.

Produktdetails des wasserdichten M19-Steckers mit Schraubverbinder

Verbindung:

FAQ (häufig gestellte Fragen)

1. Können Sie die Anzahl der Adern in Ihrem wasserdichten M19-Schraubstecker und -Buchse anpassen?

Ja. Wir bieten typischerweise 2-Kern-, 3-Kern- und 4-Kern-Spezifikationen an. Wir können auch 5-Kerne oder höhere Kerne entsprechend den Kundenanforderungen anpassen. Bitte kontaktieren Sie unseren Kundenservice, um die Anpassungsdetails zu bestätigen.

2. Erreicht das Produkt tatsächlich die Wasserdichtigkeitsklasse IP68?

Ja. Unser wasserdichter M19-Schraubverbinder mit Außen- und Innengewinde wurde strengen Wasserdichtigkeitstests unterzogen. Gemäß den Normen IEC 60529 kann es 4 Stunden lang in 1 Meter tiefes sauberes Wasser getaucht werden, ohne dass es ausläuft, und ist gleichzeitig absolut staubdicht. Die Testergebnisse erfüllen die IP68-Anforderungen und machen es somit sicher für den Einsatz im Freien und in feuchten Umgebungen.

3. Wie erhalte ich Produktmuster?

Wir bieten kostenlose Musterdienste an und stellen 3 Muster pro Modell kostenlos zur Verfügung. Kunden müssen lediglich den Versand bezahlen. Sie können eine Musteranfrage über unsere Website-Nachricht, eine Online-Beratung oder durch Kontaktaufnahme mit unserem Vertriebsteam stellen. Wir veranlassen umgehend eine Musterlieferung.

4. Wie ist der Bestelllieferzyklus?

Der Standardlieferzyklus für Bestellungen beträgt 2-3 Wochen. Die spezifische Lieferzeit wird je nach Faktoren wie Bestellmenge und Anpassungsanforderungen angepasst. Wir vereinbaren mit Ihnen die genaue Lieferzeit, bevor Sie eine Bestellung aufgeben, um einen pünktlichen Versand sicherzustellen.

5. Ist die Produktqualität gewährleistet? Wie lange ist die Garantiezeit?

Alle unsere Produkte werden einer 100-prozentigen Prüfung unterzogen. Der Produktionsprozess folgt strikt den ISO 9001-Qualitätssystemstandards und bietet eine dreijährige Qualitätsgarantie. Wenn während der Garantiezeit Qualitätsmängel am Produkt auftreten, die nicht auf menschliches Versagen zurückzuführen sind, bieten wir umgehend Reparatur- oder Ersatzdienste an.

6. Unterstützen Sie OEM/ODM-Dienste?

Ja. Wir verfügen über ein unabhängiges F&E-Team und eine Produktionswerkstatt und können OEM/ODM-Dienstleistungen entsprechend den Kundenbedürfnissen anbieten, einschließlich der Anpassung des Produktaussehens, der Spezifikationen, der Verpackung usw., um die Marken- und Produktanforderungen der Kunden zu erfüllen.
