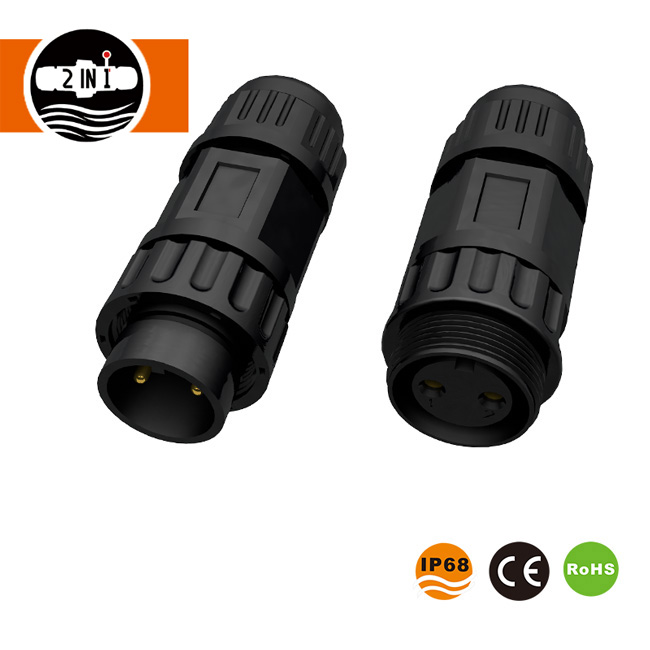

Mehrpoliger wasserdichter Lötdraht-Stecker

Der wasserdichte Multi-Pin-Lötdrahtverbinder ist ein von HuaYi-FaDa Technology entwickelter Steckverbinder für den Außenbereich, feuchte und raue Umgebungen. Seine Hauptfunktion besteht darin, eine wasserdichte Verbindung zwischen Drähten herzustellen und gleichzeitig eine stabile Signal- und Stromübertragung sicherzustellen. Dieses Produkt verwendet eine Lötverbindungsmethode, die ein einfaches Ein- und Ausstecken nach der Montage ermöglicht. Die Trennung ist so einfach wie das Abschrauben des Hauptkörpers, was die Verwendung einfach und effizient macht.

Parameter

Produktstruktur und Kernkomponenten

Die wasserdichte Leistung des wasserdichten Multi-Pin-Lötdrahtverbinders beruht auf seinem kollaborativen Design mit mehreren Komponenten. Diese Komponenten bilden zusammen ein umfassendes Dichtungsschutzsystem. Zu den wichtigsten Kernkomponenten gehören:

• O-Ringe: Hergestellt aus alterungsbeständigem und hoch-/niedrigtemperaturbeständigem Silikon, eingebettet in die Steckerschnittstelle, verhindert wirksam das Eindringen von Feuchtigkeit durch die Steckspalte, verbessert die Kerndichtleistung, passt sich dem Langzeiteinsatz in verschiedenen Umgebungen an und verliert nicht so leicht die Vorspannkraft aufgrund thermischer Ausdehnung und Kontraktion.

• Wasserdichtes Dichtmittel: Füllt kritische Lücken im Inneren des Steckverbinders, verstärkt die Dichtwirkung weiter, verhindert das Eindringen von Feuchtigkeit, Staub und anderen Verunreinigungen in die internen Schaltkreise, vermeidet schlechten Kontakt oder Kurzschlüsse und gewährleistet die Stabilität der elektrischen Verbindung.

• Flexible Enddichtungen: Speziell für Kabel nach dem Löten entwickelt, legen sie sich fest um die Kabeloberfläche, straffen die Dichtung, passen sich an Kabel mit unterschiedlichen Durchmessern an, verhindern das Eindringen von Feuchtigkeit an der Kabel-Stecker-Verbindung und verfügen außerdem über eine gewisse Biege- und Zugfestigkeit.

• Gehäuse aus Metall/technischem Kunststoff: Hergestellt aus hochfesten Materialien, verfügt es über ausgezeichnete mechanische Festigkeit, Korrosionsbeständigkeit und Schlagfestigkeit und schützt interne Kontakte und Schaltkreise. Es eignet sich für komplexe Umgebungen wie Außen- und Industrieumgebungen und bietet auch eine zusätzliche Abdichtung.

• Lötdrahtkontakte: Diese Kontakte bestehen aus einer hochwertigen Kupferlegierung, sind präzisionsgefertigt und oberflächenbehandelt. Sie zeichnen sich durch einen geringen Kontaktwiderstand, eine hervorragende Leitfähigkeit und starke Lötverbindungen aus, wodurch eine stabile Strom- und Signalübertragung effektiv gewährleistet wird und Oxidation über einen längeren Zeitraum hinweg beständig ist.

Produktdetails zum mehrpoligen, wasserfesten Lötdrahtverbinder

Verbindung:

Produktqualifizierung von mehrpoligen wasserdichten Lötdrahtverbindern

Dieser mehrpolige wasserdichte Lötdrahtverbinder hat das CE-, RoHS- und CQC-Zertifikat bestanden. Es ist wasserdicht nach IP68.

Technische Vorteile

I. Vorteile der Dichtungstechnologie

Unser mehrpoliger wasserdichter Lötdrahtverbinder verwendet eine mehrschichtige Dichtungsstruktur, die O-Ringe, wasserdichtes Dichtungsmittel und flexible Enddichtungen kombiniert, um die Wasserdichtigkeitsklassen IP67 und IP68 zu erreichen. Die IP68-Einstufung ermöglicht das Eintauchen in 1 Meter tiefes Wasser für mehr als 30 Minuten ohne Leckage und sorgt so für vollständige Staub- und Wasserbeständigkeit. Es widersteht Regen im Freien, feuchten Umgebungen und Industrieölverschmutzung und schützt die Verbindungspunkte wirksam vor Korrosion durch äußere Umwelteinflüsse.

II. Vorteile der elektrischen Leistung

Die Kontakte bestehen aus einer hochwertigen Kupferlegierung, sind präzisionsbearbeitet und oberflächenbehandelt, was zu einem niedrigen und stabilen Kontaktwiderstand und einer hervorragenden Leitfähigkeit führt. Dadurch werden Signaldämpfung und Leistungsverlust effektiv reduziert und eine stabile Leistungs- und Signalübertragung gewährleistet. Das Produkt zeichnet sich durch eine hervorragende Isolationsleistung mit einer Isolationsimpedanz von ≥20 Megaohm und einer Spannungsfestigkeit von 250 V DC/50 Millisekunden aus, verhindert wirksam Kurzschlüsse, Leckagen und andere Sicherheitsrisiken und passt sich verschiedenen Spannungs- und Stromanwendungsszenarien an.

III. Vorteile des Strukturdesigns

Der wasserdichte Multi-Pin-Lötdrahtverbinder zeichnet sich durch ein benutzerfreundliches Strukturdesign aus, das ein einfaches Drahtbonden und eine hohe Montageeffizienz ermöglicht. Es ermöglicht ein reibungsloses Einsetzen und Entfernen und ermöglicht ein schnelles Plug-and-Play nach der Montage. Die Trennung ist so einfach wie das Abschrauben des Hauptkörpers und erfordert keine komplizierten Werkzeuge. Das Produkt verfügt über ein polarisiertes Design mit einer kodierten Führungsstruktur, um ein falsches Einsetzen wirksam zu verhindern und eine korrekte Installation sicherzustellen. Die robuste Schalenstruktur bietet eine hervorragende Schlag- und Zugfestigkeit und ist für den Langzeitgebrauch geeignet.

IV. Materialvorteile

Die Schale besteht aus hochfestem technischem Kunststoff oder Metall und verfügt über eine ausgezeichnete Korrosionsbeständigkeit, Beständigkeit bei hohen und niedrigen Temperaturen sowie mechanische Festigkeit. Es hält einem weiten Temperaturbereich von -40℃ bis +85℃ stand und ist nicht anfällig für Alterung oder Verformung. Die Dichtungen bestehen aus alterungsbeständigem und chemikalienbeständigem Silikon oder Fluorkautschuk, was eine lange Haltbarkeit gewährleistet und die Produktlebensdauer verlängert. Die Kontaktmaterialien werden einer strengen Auswahl unterzogen und weisen Oxidations- und Verschleißfestigkeit auf, um Verbindungsstabilität und Haltbarkeit zu gewährleisten.

1. Welche spezifische Wasserdichtigkeitsklasse erfüllt der mehrpolige wasserdichte Lötdrahtverbinder?

A: Die standardmäßige Wasserdichtigkeitsklasse unseres Produkts ist IP67 und wir können es auf Anfrage auf IP68 anpassen. IP67 bietet vollständigen Staubschutz, ohne Leckage nach 30-minütigem Eintauchen in 1 Meter tiefes Wasser. IP68 ermöglicht ein langfristiges Eintauchen unter Wasser (spezifische Tiefe kann individuell angepasst werden), verhindert das Eindringen von Wasser vollständig und erfüllt die IEC 60529-Standards.

2. Welche Pin-Spezifikationen unterstützt das Produkt? Können spezielle Pins individuell angepasst werden?

A: Zu den Standard-Pin-Spezifikationen gehören 2-Pin, 3-Pin, 4-Pin, 8-Pin und 12-Pin sowie Strom- und Signalkombinationspins (2+3 Pins, 2+4 Pins). Wir unterstützen kundenspezifische Spezialstiftspezifikationen, die von unserem Forschungs- und Entwicklungsteam entsprechend den spezifischen Kundenanforderungen entworfen und hergestellt werden können, um personalisierte Anwendungsszenarien zu erfüllen.

3. Können die Kabellänge und der Aderdurchmesser der Kabelversion mit Adern individuell angepasst werden?

A: Ja, sie können individuell angepasst werden. Kabellänge, Durchmesser und Material der kabelgebundenen Variante können je nach Kundenwunsch angepasst werden. Wir empfehlen geeignete Kabelspezifikationen basierend auf dem Anwendungsszenario des Kunden, um zuverlässige und anwendbare Verbindungen zu gewährleisten.

4. Wie lang ist die Lebensdauer des Produkts? Wie lange ist die Garantiezeit?

A: Bei normalem Gebrauch hat das Produkt eine Stecklebensdauer von ≥500 Zyklen, mit einer Gesamtlebensdauer von über 5 Jahren. Wir gewähren 3 Jahre Qualitätsgarantie. Während der Garantiezeit werden Schäden, die durch Produktqualitätsmängel verursacht wurden, kostenlos repariert oder ersetzt.

5. Wie beantrage ich kostenlose Muster? Wie lange dauert die Musterlieferung?

A: Kunden können kostenlose Muster beantragen, indem sie sich an den Kundendienst wenden. Für jedes Modell können bis zu 3 Muster angefordert werden. Die Musterlieferzeit beträgt 3-5 Werktage. Wir werden Produktion und Versand so schnell wie möglich veranlassen, um sicherzustellen, dass Kunden die Produktleistung umgehend testen können.

6. Wie ist der Bestelllieferzyklus? Unterstützen Sie die OEM/ODM-Anpassung?

A: Der Standardlieferzyklus für Bestellungen beträgt 2-3 Wochen. Größere Bestellungen können entsprechend den Produktionsplänen angepasst werden. Wir unterstützen OEM/ODM-Anpassungsdienste und können exklusive mehrpolige wasserdichte Lötdraht-Steckverbinderprodukte entsprechend der Marke, den Spezifikationen und den Designanforderungen des Kunden anpassen.

7. Was ist der Betriebstemperaturbereich des Produkts? Kann es extremen Umgebungen standhalten?

A: Der normale Betriebstemperaturbereich des Produkts liegt zwischen -40℃ und +85℃. Es verfügt über eine ausgezeichnete Beständigkeit gegen hohe und niedrige Temperaturen und kann sich an kalte Außenumgebungen, hohe Temperaturen und industrielle Hochtemperaturumgebungen anpassen. Es verfügt außerdem über Ölbeständigkeit, chemische Korrosionsbeständigkeit und UV-Beständigkeit und ermöglicht so einen stabilen Betrieb in komplexen und extremen Umgebungen.
