Welche unterschiedlichen Wasserdichtigkeitsklassen gibt es für Steckverbinder? Was sind die entsprechenden Wasserdichtigkeitsanforderungen?

In Branchen wie Industrie, Automobil, Unterhaltungselektronik und Outdoor-Ausrüstung,wasserdichte Steckverbindersind Schlüsselkomponenten, die einen stabilen Betrieb der Ausrüstung in feuchten, staubigen oder Unterwasserumgebungen gewährleisten.

Die Wasserdichtigkeitsstandards für Steckverbinder basieren hauptsächlich auf dem von der International Electrotechnical Commission (IEC) festgelegten IP-Standard (Ingress Protection) IEC 60529 und den IP-Bewertungsstandards in ISO 20653. Chinesische Inlandsstandards beziehen sich auf den durch QC/T 413 festgelegten Standard.

Verschiedene Standards spiegeln unterschiedliche Anwendungsanforderungen und -merkmale wider, und jeder Standard wird im Zuge der Anwendungsentwicklung kontinuierlich aktualisiert und verbessert.

Gängige IP-Standards werden im Folgenden erläutert:

Bedeutung der IP-Schutzart

Erste Zahl (Staubdichtigkeitsklasse): Die Werte reichen von 0 bis 6 und geben die Fähigkeit zum Schutz vor dem Eindringen fester Fremdkörper an. Je höher die Zahl, desto stärker ist der Schutz. Beispielsweise bietet die Stufe 0 keinen Schutz, während die Stufe 6 das Eindringen von Staub vollständig verhindert.

Zweite Zahl (Wasserdichtigkeitsbewertung): Der Wert liegt zwischen 0 und 8 und gibt die Fähigkeit zum Schutz vor dem Eindringen von flüssigem Wasser an. Je höher die Zahl, desto besser ist die Wasserdichtigkeit.

Staubdichtigkeitsklasse (erste Ziffer)

Die Staubdichtigkeitsbewertungen reichen von 0 bis 6 und geben die Fähigkeit des Geräts an, vor Staub zu schützen:

IP0X: Kein Schutz, überhaupt keine Staubdichtigkeit.

IP1X: Schützt vor dem Eindringen fester Gegenstände mit einem Durchmesser von mehr als 50 mm.

IP2X: Schützt vor dem Eindringen fester Gegenstände mit einem Durchmesser von mehr als 12,5 mm.

IP3X: Schützt vor dem Eindringen fester Gegenstände mit einem Durchmesser von mehr als 2,5 mm.

IP4X: Schützt vor dem Eindringen fester Gegenstände mit einem Durchmesser von mehr als 1 mm.

IP5X: Schützt vor Staubeintritt, aber nicht vollständig; Eine geringe Menge Staub kann im Inneren des Geräts toleriert werden.

 IP6X: Vollständiger Schutz vor Staubeintritt; Das Innere des Geräts ist staubfrei.

Spezifische Wasserdichtigkeitsklasse (zweite Ziffer) und Anforderungen

• IPX1: Keine Auswirkung durch senkrecht tropfendes Wasser; kann bei leichtem Regen an einem geschützten Ort aufgestellt werden.

• IPX2: Unbeeinflusst von Tropfwasser bei einer Neigung von 15°, etwas strenger als IPX1, geeignet für schräg aufgestellte Geräte.

• IPX3: Beständig gegen Spritzwasser aus einem Winkel von bis zu 60°.

• IPX4: Beständig gegen Spritzwasser aus allen Richtungen.

• IPX5: Beständig gegen Strahlwasser, widersteht starkem Strahlwasser aus allen Richtungen.

• IPX6: Beständig gegen starken Sprühnebel, widersteht starkem Wasserfluss aus allen Richtungen.

• IPX7: Beständig gegen Eintauchen, kann in einer bestimmten Tiefe und für einen bestimmten Zeitraum in Wasser getaucht werden, z. B. innerhalb von 1 Meter und nicht länger als 30 Minuten.

• IPX8: Beständig gegen kontinuierliches Eintauchen, kann in einer bestimmten Tiefe und für einen bestimmten Zeitraum kontinuierlich in Wasser eingetaucht werden, wie z. B. Steckverbinder, die in Tiefsee-Erkundungsgeräten verwendet werden.

Es gibt eine speziell definierte Schutzart: IPX9K.

Zuvor waren IPX4K, IPX6K und IPX9K ausschließlich der Automobilindustrie vorbehalten, später wurde ihre Anwendung jedoch auf andere Branchen ausgeweitet.

In den Serien ISO 16750, DIN 40050 und ISO 20653 ist IPX9K die strengste Wasserdichtigkeitsklasse. Dazu gehört der IPX9K-Test im heimischen Automobilindustriestandard QC/T417.1-2001, „Testmethoden und allgemeine Leistungsanforderungen für Kfz-Kabelbaumsteckverbinder“.

Durch spätere Aktualisierungen der Standards und die Hinzufügung neuer Anwendungsbereiche haben sich die Anwendungsfelder von IPX9K immer weiter erweitert.

• IPX9K: Höchste Wasserdichtigkeit, reinigungsfähig bei hohen Temperaturen und hohem Druck, geeignet für Lebensmittelverarbeitungsgeräte, landwirtschaftliche Maschinen, Hochdruckreiniger und andere Geräte.

Empfehlung zur Markenstärke: Warum sollten Sie sich für die HuaYi-FaDa-Technologie entscheiden?

HuaYi-FaDa-Technologieist ein professionelles inländisches Unternehmen, das sich auf Forschung und Entwicklung, Produktion und Vertrieb wasserdichter Steckverbinder spezialisiert hat und über jahrelange Fertigungserfahrung, ein komplettes Produktionssystem und ausgereifte Qualitätskontrollprozesse verfügt.

Wir konzentrieren uns auf die Entwicklung und Herstellung vonwasserdichte VerbindungLösungen mit Produkten, die mehrere Serien abdecken, darunter Signalsteckverbinder, Stromsteckverbinder und Netzwerksteckverbinder, die in der industriellen Automatisierung, Außenbeleuchtung, neuen Energien, Kommunikationsausrüstung, Bühnenausrüstung und Überwachungssystemen weit verbreitet sind. Unsere Kernvorteile:

Professionelle Fabrikstärke: Wir verfügen über eigene Formenbau-, Spritzguss-, Drahtherstellungs- und Montagewerkstätten, die einen Komplettservice vom Entwurf bis zur Lieferung bieten und eine stabile und kontrollierbare Qualität und Lieferzeit gewährleisten.

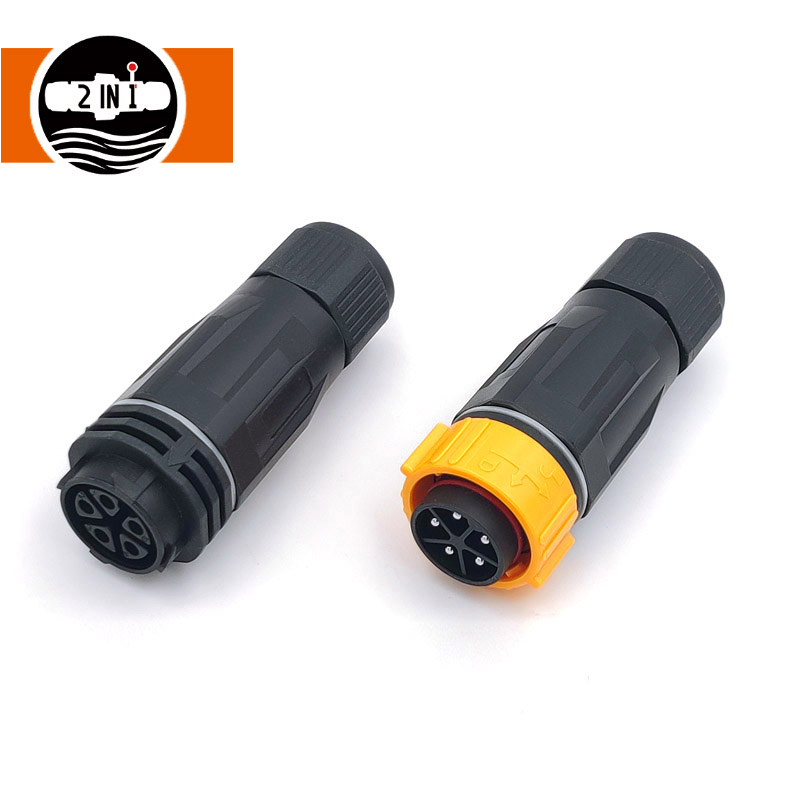

Umfassendes Sortiment an wasserdichten Produkten: Wir bieten M8-Miniatursteckverbinder, 40-A-Hochstromsteckverbinder, wasserdichte RJ45-Netzwerksteckverbinder, wasserdichte Schraubsteckverbinder usw. an, die den Verbindungsanforderungen verschiedener Geräte gerecht werden.

Stabile und zuverlässige Produktleistung: Durch die Verwendung hochwertiger technischer Kunststoffe, Kupferlegierungskontakte und Silikondichtungsstrukturen erreichen unsere Produkte die Schutzart IP67/IP68 und ermöglichen den langfristigen Einsatz in feuchten, staubigen und Umgebungen mit hohen/niedrigen Temperaturen.

Umfassende Zertifizierungen und Qualitätskontrolle: Unsere Produkte verfügen über CE-, RoHS- und andere Zertifizierungen. Jedes Produkt durchläuft mehrere Testrunden, bevor es das Werk verlässt, um stabile Verbindungen und eine sichere Verwendung zu gewährleisten.

Flexible Anpassung und schneller Service: Wir unterstützen Anpassungsanforderungen für Kabellänge, Anschlüsse, Anzahl der Adern und Installationsmethoden. Wir bieten Mustertests, technischen Support, schnelle Lieferung und Kundendienst.
