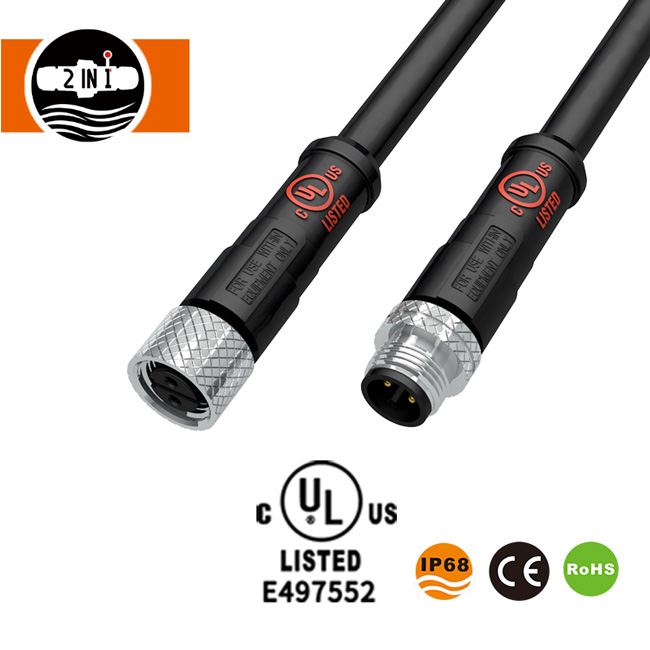

Wasserdichter M12-UL-Kabelstecker

Der wasserdichte HuaYi-FaDa M12 UL-Kabelsteckverbinder verfügt über IP68-Schutz, 2-Pin- bis 5-Pin-Konfigurationen und geformte Kabelbaugruppen mit anpassbaren Kabeltypen und -längen. Die SQ12-Serie wurde für die industrielle Automatisierung, Außenbeleuchtung und kompatible elektrische Geräte entwickelt und unterstützt einen Nennstrom von 5–10 A, einen Betrieb mit 300 V Wechselstrom und Temperaturen von -40 °C bis +105 °C. OEM/ODM-Anpassungs- und Musterservices sind verfügbar.

Anfrage absenden

Produktbeschreibung

HuaYi-FaDaWasserdichter M12-UL-Kabelsteckerkombiniert eine geformte Kabelbaugruppe, mehrere Pin-Konfigurationen und IP68-Schutz für elektrische Geräte, die in Industrie- und Außenbereichen verwendet werden. Die SQ12-Serie unterstützt kundenspezifische Kabeltypen und -längen mit vergoldeten Kontakten aus Kupferlegierung und einem Gehäusematerial mit UL94 V-0-Einstufung.

Vorteile

Integrierte Kabelkonfektion

Der SQ12-Stecker ist mit seinem Kabel vergossen, sodass keine separate Verkabelung am Steckerende erforderlich ist. Kabeltyp und -länge können an die Geräteanordnung und Installationsanforderungen angepasst werden.

M12 UL Waterproof Cable Connector molded cable assembly

Mehrere Pin-Konfigurationen

Der Steckverbinder ist in 2-poliger, 3-poliger, 4-poliger und 5-poliger Ausführung erhältlich und ermöglicht verschiedene elektrische Anschlussanordnungen. Das kreisförmige Design integriert die Kontakte und den Kabelanschluss in einer kompakten Baugruppe.

Vergoldetes Kontaktdesign

Kontakte aus Kupferlegierung mit Goldbeschichtung sorgen für die leitende Schnittstelle. Der angegebene Kontaktwiderstand liegt unter 5 mΩ und der Isolationswiderstand über 500 MΩ.

IP68-Schutz und Flammwidrigkeit

Der Steckverbinder verfügt über die Schutzart IP68 und Silikondichtungskomponenten. Das Gehäuse und die Isolierteile bestehen aus technischen Hochleistungskunststoffen mit der Flammwidrigkeit UL94 V-0. Der Betriebstemperaturbereich beträgt -40 °C bis +105 °C.

Technische Daten des SQ12

Parameter	Spezifikation
Produktname	Wasserdichter M12-UL-Kabelstecker
Modell	SQ12
Verbindungstyp	Geformte Kabelbaugruppe
Kabelanpassung	Kabeltyp und -länge
Pin-Optionen	2-polig, 3-polig, 4-polig, 5-polig
Farbe	Schwarz
Verbindungsmutter	Metall
Wasserdichtigkeitsklasse	IP68
Drahtstärke	18–22 AWG
Kabeldurchmesser	4,0–8,0 mm
Nennstrom	5–10 A
Betriebsspannung	300 V AC RMS
Spannung standhalten	1 Minute lang 1500 V Wechselstrom
Kontaktwiderstand	Weniger als 5 mΩ
Isolationswiderstand	Größer als 500 MΩ
Haltbarkeit der Paarung	≥3.000 Zyklen
Betriebstemperatur	-40°C bis +105°C
Flammwidrigkeit	UL94 V-0
Gehäuse und Isolierung	Technische Hochleistungskunststoffe
Kontaktmaterial	Vergoldete Kupferlegierung
Dichtungsmaterial	Silikon
Gelistete Zertifizierungen	UL, CQC

Wasserdichte Leistung und Verbindungsstruktur

Das IP68-zertifizierte Gehäuse bietet staubdichten Schutz und Widerstand gegen das Eindringen von Wasser unter definierten Testbedingungen. Silikondichtungskomponenten sind Teil der wasserdichten Struktur des Steckverbinders, während die Metallmutter für die mechanische Verbindung zwischen kompatiblen Gegenkomponenten sorgt.

M12 UL Waterproof Cable Connector waterproof structure

Die geformte Kabelstruktur reduziert die Notwendigkeit einer separaten Verkabelung am Steckerende. Sein Kabeldurchmesserbereich von 4,0–8,0 mm bietet Platz für kompatible Kabelbaugruppen, während die Konfigurationen mit vier Pins unterschiedliche Schaltungslayouts unterstützen.

Die mitgelieferten Spezifikationen legen keine separate IP68-Einstufung für eine nicht gesteckte Steckerschnittstelle fest.

Anwendungen

Außenbeleuchtungssysteme:Geformte Kabelverbindungen für Beleuchtungsgeräte, die in exponierten Umgebungen betrieben werden.
Industrielle Automatisierung:Elektrische Anschlüsse für kompatible Maschinen und Steuergeräte.
Mechanische Ausrüstung:Kabelbaugruppen für Geräte, die kompakte Rundsteckverbinder erfordern.
Solar-Photovoltaik-Ausrüstung:Kompatible elektrische Hilfsanschlüsse.
Kommunikationsausrüstung:Kabelverbindungen für kompatible Signal- oder Stromkreise.

Die verfügbaren Pin-Konfigurationen unterstützen unterschiedliche Verdrahtungsanordnungen, während kundenspezifische Kabellängen für unterschiedliche Geräteanordnungen geeignet sind.

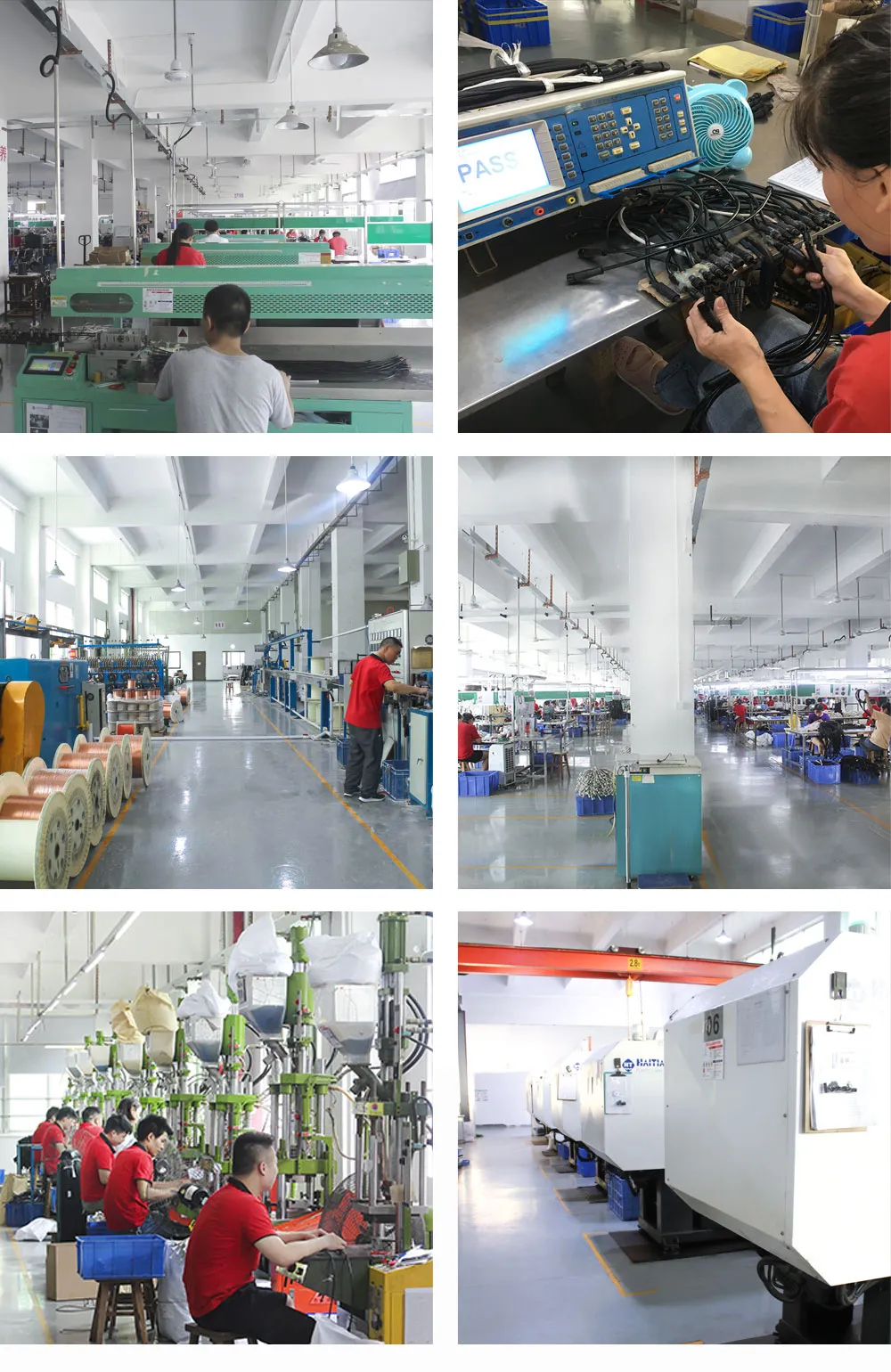

Fertigungskapazitäten von HuaYi-FaDa

ShenZhen 2 IN 1 Technology Co., Ltd. wurde 2009 gegründet und ist auf die Entwicklung, Produktion und den Vertrieb wasserdichter Steckverbinder und Kabel unter der Marke HuaYi-FaDa spezialisiert.

Das Unternehmen verfügt über rund 200 Mitarbeiter und mehr als 8.000 m² Betriebsfläche. Zu seinen Produktionsressourcen gehören:

Formenverarbeitung:Eigene Formenentwicklungs- und Bearbeitungseinrichtungen.
Spritzguss:Vertikale und horizontale Spritzgießmaschinen.
Kabelverarbeitung:Drahtextrusions-, automatische Schneid- und Abisolierausrüstung.
Terminalabwicklung:Ausrüstung für die elektrische Anschlussmontage.
Präzisionsbearbeitung:CNC-Fräs-, Schleif- und Funkenbearbeitungsanlagen.
Produktentwicklung:Ein unabhängiges Forschungs- und Entwicklungsteam für maßgeschneiderte wasserdichte Steckverbinder und Kabelkonfektionen.

Diese Fertigungsressourcen umfassen die Herstellung von Kunststoffkomponenten, die Kabelverarbeitung, den Werkzeugbau und die Bearbeitung von Metallteilen.

UL-Zertifizierung und Materialspezifikationen

Die SQ12-Serie ist mit UL- und CQC-Zertifizierung gelistet. Das Gehäusematerial verfügt über die Flammwidrigkeitsklassifizierung UL94 V-0 und die Kontaktstifte bestehen aus einer vergoldeten Kupferlegierung. Diese Material- und Zertifizierungsdetails unterstützen die technische Bewertung für Elektrogeräteanwendungen.

Die Schutzart IP68 des Steckverbinders bezieht sich auf den Schutz vor Staub und Wasser, während die UL-Zertifizierung die Anforderungen betrifft, die durch die entsprechende Zertifizierung abgedeckt werden. Die RoHS-Konformität ist in den bereitgestellten modellspezifischen Zertifizierungsdetails nicht aufgeführt.

M12 UL Waterproof Cable Connector certification

Anpassung, Muster und Lieferung

HuaYi-FaDa bietet OEM- und ODM-Dienstleistungen für wasserdichte Steckverbinder und Kabelbaugruppen an.

Kabelanpassung:Kabeltyp und -länge.
Probenverfügbarkeit:Drei kostenlose Muster pro Teilenummer zur einmaligen Bewertung; Versandkosten fallen gesondert an.
Produktionsvorlaufzeit:In der Regel 2–3 Wochen nach Auftragserteilung, je nach Lagerbestand und Bestellanforderungen.
Expressversand:DHL, UPS, FedEx oder TNT, mit geschätzten Laufzeiten von 2–7 Tagen.
Massentransport:Seefracht für größere Sendungen.

Der wasserdichte HuaYi-FaDa M12 UL-Kabelsteckverbinder ist in vierpoligen Konfigurationen mit anpassbaren Kabelkonfektionen, IP68-Schutz, vergoldeten Kontakten und spezifizierten elektrischen Nennwerten für kompatible Industrie- und Outdoor-Geräte erhältlich.
