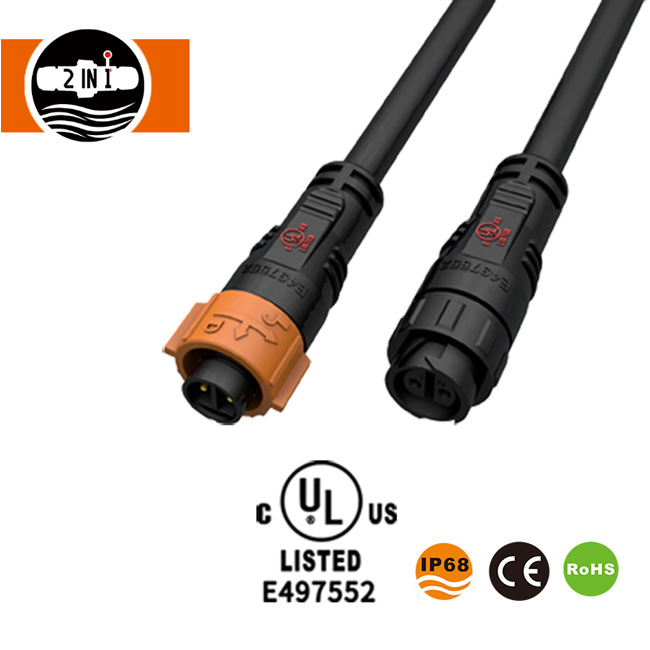

UL-gelisteter, wasserdichter M16-Kabelstecker mit automatischer Verriegelung

Der UL-gelistete wasserdichte M16-Kabelsteckverbinder mit automatischer Verriegelung von HuaYi-FaDa verfügt über eine Push-Lock-Installation, IP68-Schutz und 2-Pin-, 3-Pin- oder 4-Pin-Konfigurationen für LED-Beleuchtung und industrielle Automatisierung. Dank der Kabelkompatibilität von 18–22 AWG und anpassbaren Kabeltypen und -längen unterstützt die SA16-Serie flexible Verbindungsdesigns. Fordern Sie ein Angebot für kundenspezifische Kabelkonfektionen und OEM/ODM-Optionen an.

Anfrage absenden

Produktbeschreibung

UL-gelistet · M16 Auto Lock

Der UL-gelistete wasserdichte M16-Kabelsteckverbinder mit automatischer Verriegelung von HuaYi-FaDa kombiniert einen Push-Lock-Verbindungsmechanismus mit IP68-Schutz für LED-Beleuchtung und industrielle Automatisierungsgeräte. Die geformte Kabelserie SA16 bietet 2-Pin-, 3-Pin- und 4-Pin-Konfigurationen, gelbe oder blaue Anschlussmuttern aus Kunststoff sowie kundenspezifische Kabeltypen und -längen für unterschiedliche Installationsanforderungen.

Merkmale

Push-Lock-Verbindung für bequeme Installation

Der SA16 verwendet ein Push-Lock-Verbindungsdesign für eine schnelle Verbindung zwischen kompatiblen Steckverbinderhälften. Sein schwarzes Gehäuse wird mit einer gelben oder blauen Anschlussmutter aus Kunststoff kombiniert und bietet so eine wählbare Optik für unterschiedliche Gerätedesigns. Die Verbindungskomponente aus Kunststoff ist so konzipiert, dass sie Korrosion durch Salzeinwirkung widersteht.

Optionen für geformte Kabel und Löttypen

Die Standardversion SA16 ist mit Kabel vergossen, wodurch Kabel und Stecker in einer Baugruppe integriert sind. Kabeltyp und -länge können für verschiedene Verkabelungslayouts angepasst werden.

Ein kabelloser Lötanschluss ist ebenfalls erhältlich und kann in kompatiblen Konfigurationen mit der Version mit vergossenem Kabel kombiniert werden. Diese Optionen unterstützen Beleuchtungsdesigns, die unterschiedliche Anschlussanordnungen erfordern.

IP68-Schutz für Beleuchtung und Automatisierung

Der Steckverbinder verfügt über die Schutzart IP68 und eine Silikon-Dichtungskomponente. Für den elektrischen Anschluss sorgen vergoldete Kontaktstifte aus einer Kupferlegierung, während das Gehäuse und die isolierten Komponenten aus hochleistungsfähigen technischen Kunststoffen bestehen.

SA16-Produktspezifikationen

Artikel	Spezifikation
Produktname	UL-gelisteter, wasserdichter M16-Kabelstecker mit automatischer Verriegelung
Modell	SA16 mit Kabel vergossen
Verbindungsmethode	Druckverschluss
Pin-Konfigurationen	2-polig, 3-polig, 4-polig
Steckerfarbe	Schwarz
Nussfarbe	Gelb oder Blau
Schutzart	IP68
Drahtstärke	18–22 AWG
Kabeldurchmesser	4,0–9,0 mm
Kabeltyp und -länge	Anpassbar
Nennstrom	5–10 A
Betriebsspannung	300 V AC RMS
Spannung standhalten	1 Minute lang 1500 V Wechselstrom
Kontaktwiderstand	<5 mΩ
Isolationswiderstand	>500 MΩ
Haltbarkeit der Paarung	≥3.000 Zyklen
Betriebstemperatur	-40°C bis +105°C
Gehäusematerial	Technische Hochleistungskunststoffe
Kontaktmaterial	Vergoldete Kupferlegierung
Dichtungsmaterial	Silikon
Flammenbewertung	UL94 V-0
Gelistete Zertifizierungen	UL, CE, RoHS

UL Listed M16 Waterproof Auto Lock Cable Connector

Anwendungen

LED-Beleuchtung:LED-Streifen, LED-Wandfluter, Untergrundleuchten, Seilleuchten, Gürtelleuchten, Vorhangleuchten und Funkelleuchten. Durchsuchenwasserdichte LED-Anschlüsse.
Automatisierungsausrüstung:Näherungsschalter, Durchflussüberwachungsgeräte, Feldbuskomponenten, Sensoren und Aktoren. Sichtwasserdichte Rundsteckverbinder.
Elektrische Ausrüstung für den Außenbereich:Abgedichtete Kabelverbindungen für kompatible Beleuchtungs- und Elektrobaugruppen, die Schutzart IP68 erfordern.

Konfigurationen und Anpassung des SA16-Steckers

Die SA16-Serie unterstützt unterschiedliche Verdrahtungsanordnungen durch ihre Versionen mit umspritzten Kabeln und kabelfreien Lötanschlüssen. Das Push-Lock-Design ermöglicht die Verbindung kompatibler Steckverbinderhälften ohne Schraubkupplung und eignet sich daher für Beleuchtungsbaugruppen, die eine bequeme Installation und Kabelführung erfordern.

Für Kabeltyp und -länge ist eine individuelle Anpassung möglich, während 2-Pin-, 3-Pin- und 4-Pin-Versionen unterschiedliche Anschlusslayouts abdecken. Der schwarze Steckerkörper kann mit einer gelben oder blauen Verbindungsmutter aus Kunststoff kombiniert werden, sodass die Baugruppe an verschiedene Gerätedesigns angepasst werden kann.

FAQ

Wie funktioniert der SA16 Push-Lock-Anschluss?

Die Verbindung erfolgt durch Zusammenschieben der kompatiblen Hälften ohne Schraubkupplung, was eine schnellere Installation in engen Räumen ermöglicht.

Kann das vergossene Kabel SA16 mit der kabellosen Lötversion verbunden werden?

Ja. In kompatiblen Konfigurationen kann eine Seite die Version mit vergossenem Kabel und die andere Seite der kabellose Lötanschluss sein.

Wie wähle ich zwischen 2-Pin, 3-Pin und 4-Pin SA16?

Passen Sie die Pin-Anzahl an die benötigten Leiter an: 2-polig für einfache Strom- oder Signalpaare, 3-polig mit Masse oder zusätzlichem Signal, 4-polig für mehr Leiter.

Was muss ich bei der Anpassung von Kabeltyp und -länge angeben?

Geben Sie Kabellänge, Kabeltyp, AWG oder Querschnitt, Anzahl der Adern und Pin-Konfiguration an. Eine Zeichnung hilft bei der Bestätigung der Verlegung und Ausrichtung des Steckers.

Wie sollte der SA16 gewartet werden, um die IP68-Dichtung zu gewährleisten?

Verwenden Sie einen Kabelaußendurchmesser von 4,0–9,0 mm, stellen Sie sicher, dass die Silikondichtung richtig sitzt, rasten Sie die Druckverriegelung vollständig ein und überprüfen Sie die Dichtung während der Wartung auf Beschädigungen.

Holen Sie sich ein Angebot für Ihren M16-Auto-Lock-Stecker

Fordern Sie Preise für den UL-gelisteten wasserdichten M16-Kabelstecker mit automatischer Verriegelung mit Ihrer bevorzugten Pinanzahl, Kabelspezifikationen und Steckeranordnung an. HuaYi-FaDa bietet außerdem OEM/ODM-Unterstützung für kundenspezifische Kabelkonfektionen und Musteranfragen, um die Eignung des Produkts für Ihre Anwendung zu beurteilen.

Teilen Sie Ihre Pinanzahl, Kabelspezifikationen und Steckeranordnung mit, um ein maßgeschneidertes Angebot zu erhalten. Sehen Sie sich das Ganze anWasserdichter UL-KabelsteckerReichweite.
